法蘭標準大全
-
近 年 來 ， 國務 院 標 準 化 行 政 主 管 部 門 加大對標 準化工作管理 ，組織制定 新的 國 家 標 準 (含 修 訂 )來 滿 足 人 們 生 產 、生 活 的 需 要 。 新 標 準 的 批 準 發 布 ，對 全 國 經 濟 、技 術 發 展 有 重 大 意 義 。 國家 標 準 分 為 強 制 性 國 標 (GB)和 推 薦 性 國 標 (GB／T)。強制性 國標 是保障人體 健康 、 人身及財產安 全的標準和法律及行 政法規 規定強制執行 的國家標準 ；推薦性 國標是 指 生 產 、檢 驗 、使 用 等 方 面 ，通 過 經 濟 手 段 或 市 場 調 節 而 自愿 采 用 的 國家 標 準 。 但 推薦性 國標一經 接受并采用 ，或各方 商定 同 意 納 入 經 濟 合 同 中 ，就 成 為 各 方 必 須共 同 遵 守 的 技 術 依 據 ，具 有 法 律 上 的 約 束 性 。本 文所 分 析 的GB／T2506船 用 搭 焊 鋼 法 蘭 、GB／T9119—2010板 式平 焊 鋼 制 管 法 蘭 則為 國家 推薦 性標 準 。
1 新 舊版標 準主 要 差異 新 版 標 準 是 指 2005版GB／T2506法 蘭 及 GB／T 9119—2010板 式 平 焊 鋼 制 管 法 蘭 (RF型 式 ) (以下 簡 稱 新 標 法 蘭 )，舊 版 標 準 是 指 1989版GB／T2506法 蘭 (以下 簡 稱 舊 標 法 蘭 )，GB／T2506標 準 法 蘭 均 用 于 公 稱 壓 力 不 大 于 1．6MPa，工 作 溫 度 不 高 于 300℃船 用 管 路 系統 連 接 。GB／T9119—2010標 準法 蘭適 用于 公稱 壓 力不 大于 10MPa，工 作溫度沒有具體要求 。 1．1 法 蘭焊 接坡 口型 式 不 同 新 標 法 蘭 取 消 焊 接坡 口 ，法 蘭 的焊 接 型式 見 圖 1；舊標 法 蘭 帶有 焊 接 坡 口 ，法 蘭 的焊接 型式 見 圖2

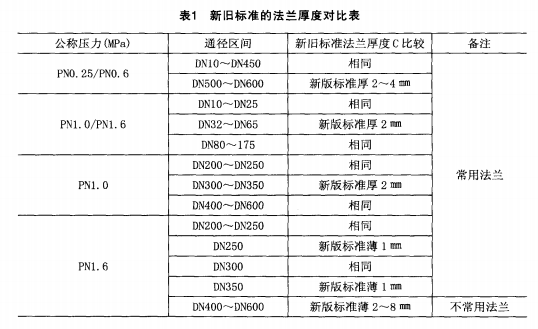

法 蘭厚 度 、密封 面 尺寸 不 同 (1)通 過 對 新 舊 標 準 的法 蘭厚 度 進 行 比 較 ，結 果見 表 1。
(2)新 標 2005版法 蘭DN10～DN600密 封 面外徑d減sJ＼2mm，但密封面凸肩厚度堿 少 1～3mm，在法蘭總厚度c不變的情況下 ，法 蘭 實體厚 度b增加 1—3mm，造成 實 際的法 蘭 重 量相應 增重 。
(3)新 標2005版 法 蘭厚 度 的允 許 偏 差是 通過法蘭厚度 的不 同 ，取三個 等級 ，分別 為 0～+2ram、0～+3mm、0～+4mlTl。 而 舊 標法 蘭厚 度 的允許 偏差 為0—．0．5ram。
(4)新標2005版法蘭DN10 DN600密封 面 外 徑 減 ／J~2mm，但 密 封 面 凸肩 厚 度 減 少 1～3ram，也 就 是 法 蘭 實 體 厚 度 增 加 1～ 3ram，造 成實 際 的法蘭 重量相 應增 重 。
(5)新 標 2005版 法 蘭厚 度 的允許 偏 差 是 通過法蘭厚度 的不 同，取三個等級 ，分別 為0一+2ram、0～+3ram、0～+4mm。而 舊標 法蘭 厚度 的允許 偏差 為0—．0．5mm。
結 論 ：通 過對 以上 三點 的分 析 ，結 合 法 蘭 的 實 際 來 貨 情 況 ，常 用 新 標2005版 法 蘭 的 來貨 重量 要 重 5％一10％。在 統計 55000 DWT原 油／成 品油船 ，共 計24783個 法 蘭 ，總 重量 為80518kg。 如采 用新 標 準 的法 蘭 ，重 量 相 應 增 加 約 8000kg。不 僅 造 成 原 材料 成 本 的增 加 ，同時 更 增 加 了空 船 重 量 ，減 少 船舶 裝載 量。
舊標法 蘭的焊縫 高度 為定值k，新標 2005版 法 蘭 的焊 縫 高度 要 求 為 ：k≥T、 kI=T，T為管 子壁 厚 ，但 管 子端 部離 法 蘭密 封 面 的距 離是 定 值h，且 該定 值 同 舊標法 蘭 中 的h值相 同 ，由于h值為定 值 ，也 就 限制 了 k1的焊 縫 高 度 ，使 得 無 法按 標 準 的 要 求 一 定要 同 管 子 的 壁 厚 相 同 。顯 然 新 標 準 存 在 有一定 的缺 陷。 (k、kl、T、h、所代表 的 含 義見GB／T2506法蘭標 準 )。 新標20l0版法蘭無具體的焊接高度 的 要 求 。
2 GB／T9119—2010板 式 平 焊 鋼 制 管 法 蘭 (RF型 )與 GB／T 2506— 2005船用搭焊鋼法蘭對 比 國家標準化管理委 員會 于2011年10月 實 施 GB／T9I19～2010板 式 平 焊 鋼 制 管 法 蘭 (以 下 稱 板 式 法 蘭 ) ，本 標 準 代 替 GB／T 9119—2000平 焊 鋼 制 管 法 蘭 和 GB／T2506— 2005船 用 搭 焊 鋼 法 蘭 。本 文 主要 比較GB／T 9119—2010突面 (RF)型式法蘭與相同壓力 等級 的GB／T2506—2005標 準法 蘭 。
對于同一壓力等級 的法蘭 ，GB／T9119— 20l0法 蘭密封 面 ~LGB／T2506—2005法 蘭密 封 面尺 寸大 1—35ram，通徑 越大 ，密封 面 的差 異越 大 。相 應法 蘭重 量更 重。
GB／T9119—2010無 法 蘭密 封 水 線 的 要 求 ，GB／T2506法 蘭 密 封水 線 按 GB／T2501執 行 。 I~GB／T9119—2010無 法 蘭水 線 。
GB／T2506法 蘭僅適 于PN16及 以下 管 路 ， 而 GB／T 9119—2010增 加 了 PN25、 PN40、PN63、PN100四 個 壓 力 等 級 的 法蘭 。按 照 船 級 社 規 范 的 要 求 ，通 常PN16及 以上 的管 路為II級 或I級 (具體 按 船級社 規 范 要 求 )，GB／T9119—2010法 蘭 的焊 接 型式 不符合船級社II、I級管法蘭的焊接型式 ，下 文 有詳 細 的說 明 。
本 文 引用CCS規 范 ，其它 規范 允許 使用 情況類似 ，本文不再詳述 。根據CCS規 范第 3篇 第 2章 第 5節 典 型 法 蘭 法 蘭 連 接 示 于 圖 3，結合 本文 1．1法 蘭焊 接坡 口型式 ，新 標 法 蘭連 接 為E型 ，舊標法 蘭連 接型 式為B型 。
通 過 以上 對 法 蘭新 舊標 準 的對 比分 析 中 ，發 現 新 標 法 蘭 在標 準 未 得 到 徹 底 更 新 之 前 ， 建 議 公 司 在 采 用 國 家 推 薦 性 標 準 GB／T2506—2005和 GB／T9119—2010法 蘭標 準 時 組 織 專 業 人 士 進 行 研 討 。 同時 建 議 廣 大 廣船科技 2012年第 3期 (總第 117期 ) 技 術 人 員 在 引用 標 準 過 程 中 ，也 應 查 看 該 標 準 是 否適 用 ，是 否 該 標 準 存 在 缺 陷 ，不 可 盲 目引用 ，否則 造 成無 法估 量的損 失 。
