承插法蘭

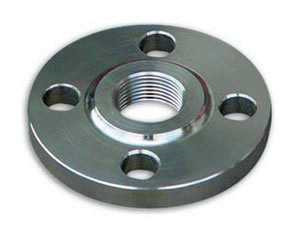

用PN標記的帶頸承插法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-

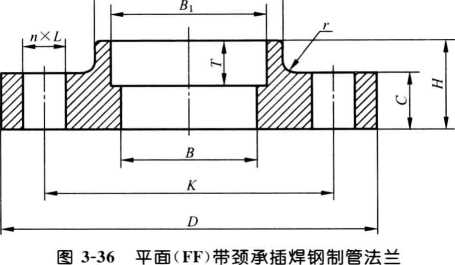

用PN標記的帶頸承插焊鋼制管法蘭
用PN標記的帶頸承插焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍
用PN標記的帶頸承插焊鋼制管法蘭的密封面型式及
適用的公稱壓力和公稱尺寸范圍（GB/T 9117—2010)
|
密封面 型式 |
公稱壓力 | |||||
| PN 10 | PN 16 | PN 25 | PN 40 | PN 63 | PN 100 | |
| 平面（FF) | DN 10～DN 50 | — | ||||
| 突面（RF) | DN 10 ～DN 50 | |||||
| 凹凸面（MF) | DN 10～DN 50 | |||||
| 榫槽面（TG) | DN 10～DN 50 | |||||
| ()形圈面（OSG) | DN 10～DN 50 | — | ||||
| 環連接面（RJ) | — | DN 15 ～DN 50 | ||||
用PN標記的法蘭密封面尺寸
PN 10與PN 16、PN 25與PN 40、PN 63和PN 100的帶頸承插焊鋼制管法蘭尺寸
用PN標記的法蘭密封面尺寸（GB/T 9117—2010)
|
公稱 尺寸 DN |
公稱壓力 |
/i/ mm |
/" mm |
fJ mm |
/./ mm |
W/ mm |
X/ mm |
Y/ mm |
Z/ mm |
a | 尺丨/ mm | |||
| PN 10 | PN 16 | PN 25 | PN 40、PN 63、 PN 100 | |||||||||||
| J/mm | ||||||||||||||
| 10 | 40 | 40 | 40 | 40 | 2 | 4.5 | 4.0 | 2.0 | 24 | 34 | 35 | 23 | — | 2.5 |
| 15 | 45 | 45 | 45 | 45 | 29 | 39 | 40 | 28 | — | |||||
| 20 | 58 | 58 | 58 | 58 | 36 | 50 | 51 | 35 | 41° | |||||
| 25 | 68 | 68 | 68 | 68 | 43 | 57 | 58 | 42 | ||||||
| 32 | 78 | 78 | 78 | 78 | 51 | 65 | 66 | 50 | ||||||
| 40 | 88 | 88 | 88 | 88 | 3 | 61 | 75 | 76 | 60 | |||||
| 50 | 102 | 102 | 102 | 102 | 73 | 87 | 88 | 72 | ||||||
用PN標記的法蘭環連接面尺寸（GB/T 9117—2010) mm
注：公稱尺寸DN 10～DN 40的法蘭使用PN 40法蘭的尺寸。
PN 25、PN 40帶頸承插焊鋼制管法蘭尺寸（GB/T 9117—2010)
| 公稱尺寸 | PN 63 | PN 100 | ||||||||
| DN | 九丨丨* | P | E | F | 幾m | P | E | F | ■^lmax | |
| 15 | 55 | 35 | 6. 5 | 9 | 0. 8 | 55 | 35 | 6. 5 | 9 | 0. 8 |
| 20 | 68 | 45 | 6. 5 | 9 | 0. 8 | 68 | 45 | 6. 5 | 9 | 0• 8 |
| 25 | 78 | 50 | 6. 5 | 9 | 0. 8 | 78 | 50 | 6. 5 | 9 | 0. 8 |
| 32 | 86 | 65 | 6. 5 | 9 | 0. 8 | 86 | 65 | 6. 5 | 9 | 0. 8 |
| 40 | 102 | 75 | 6. 5 | 9 | 0. 8 | 102 | 75 | 6. 5 | 9 | 0. 8 |
| 50 | 112 | 85 | 8 | 12 | 0.8 | 116 | 85 | 8 | 12 | 0. 8 |
| 連接尺寸 |
法蘭 厚度 C/ mm |
法蘭 高度 H/ mm |
法蘭頸 | |||||||||||||
| 公稱 | A/mm | 法蘭 | 螺栓 | 螺栓 | 螺栓 | 広二仕 | ||||||||||
| 尺寸 | 外徑 |
孔中 心圓 直徑 K/mm |
孔直 | 數量 «/個 |
螺紋 規格 |
N/ mm |
r! mm |
D/ | Bi /mm |
77 mm |
||||||
| DN | 系列I | 系列D |
D/ mm |
徑17 mm | 系列I | 系列U | 系列I | 系列n | ||||||||
| 10 | 17. 2 | 14 | 90 | 60 | 14 | 4 | M12 | 16 | 22 | 30 | 4 | 11. 5 | 9 | 18 | 15 | 9 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 16 | 22 | 35 | 4 | 15 | 12 | 22 | 19 | 10 |
| 20 | 26. 9 | 25 | 105 | 75 | 14 | 4 | M12 | 18 | 26 | 45 | 4 | 21 | 19 | 27.5 | 26 | 11 |
| 25 | 33. 7 | 32 | 115 | 85 | 14 | 4 | M12 | 18 | 28 | 52 | 4 | 27 | 26 | 34.5 | 33 | 13 |
| 32 | 42. 4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 30 | 60 | 6 | 35 | 30 | 43. 5 | 39 | 14 |
| 40 | 48. 3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 32 | 70 | 6 | 41 | 37 | 49. 5 | 46 | 16 |
| 50 | 60. 3 | 57 | 165 | 125 | 18 | 4 | M16 | 18 | 28 | 84 | 6 | 52 | 49 | 61. 5 | 59 | 17 |
PN 25、PN 40帶頸承插焊鋼制管法蘭尺寸（GB/T 9117—2010)
|
公稱 尺寸 DN |
鋼管外徑 A/mm | 連接尺寸 |
法蘭 厚度 C丨 mm |
法蘭 高度 H/ mm |
法蘭頸 | 法蘭內徑 B/mm | 承插孔 | |||||||||
|
法蘭 外徑 D/ mm |
螺栓 孔中 心圓 直徑 K/mm |
螺栓 孔直 徑L/ mm |
螺栓 | |||||||||||||
| 數量 «/個 |
螺紋 規格 |
N/ mm |
r/ mm |
B| /mm |
T/ mm |
|||||||||||
| 系列1 | 系列n | 系列I | 系列n | 系列I | 系列n | |||||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 16 | 22 | 30 | 4 | 11.5 | 9 | 18 | 15 | 9 |
| 15 | 21. 3 | 18 | 95 | 65 | 14 | 4 | M12 | 16 | 22 | 35 | 4 | 15 | 12 | 22 | 19 | 10 |
| 20 | 26. 9 | 25 | 105 | 75 | 14 | 4 | M12 | 18 | 26 | 45 | 4 | 21 | 19 | 27. 5 | 26 | 11 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 18 | 28 | 52 | 4 | 27 | 26 | 34.5 | 33 | 13 |
| 32 | 42. 4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 30 | 60 | 6 | 35 | 30 | 43. 5 | 39 | 14 |
| 40 | 48. 3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 32 | 70 | 6 | 41 | 37 | 49. 5 | 46 | 16 |
| 50 | 60. 3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 34 | 84 | 6 | 52 | 49 | 61. 5 | 59 | 17 |
PN100帶頸承插焊鋼制管法蘭尺寸（GB/T9117—2010)
| 連接尺寸 |
法蘭 厚度 C/ mm |
法蘭 高度 H/ mm |
法蘭頸 | 承插孔 | ||||||||||||
| 公稱 | 法蘭 | 螺栓 | 螺栓 | 螺栓 | ||||||||||||
| 尺寸 | 外徑 |
孔中 心圓 直徑 K/mm |
孔直 |
數量 w/個 |
螺紋 規格 |
N/ mm |
r/ mm |
D/ | B\ /mm |
77 mm |
||||||
| DN | 系列I | 系列n |
D/ mm |
徑L/ mm | 系列I | 系列n | 系列I | 系列n | ||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 28 | 40 | 4 | 11. 5 | 9 | 18 | 15 | 9 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 28 | 43 | 4 | 15 | 12 | 22 | 19 | 10 |
| 20 | 26. 9 | 25 | 130 | 90 | 18 | 4 | M16 | 22 | 30 | 52 | 4 | 21 | 19 | 27.5 | 26 | 11 |
| 25 | 33. 7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 32 | 60 | 4 | 27 | 26 | 34. 5 | 33 | 13 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 32 | 68 | 6 | 35 | 30 | 43.5 | 39 | 14 |
| 40 | 48. 3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 34 | 80 | 6 | 41 | 37 | 49. 5 | 46 | 16 |
| 50 | 60. 3 | 57 | 195 | 145 | 26 | 4 | M24 | 28 | 36 | 95 | 6 | 52 | 49 | 61. 5 | 59 | 17 |
