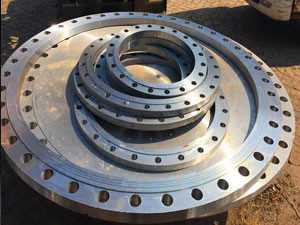

大口徑法蘭
A系列大直徑法蘭的尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-

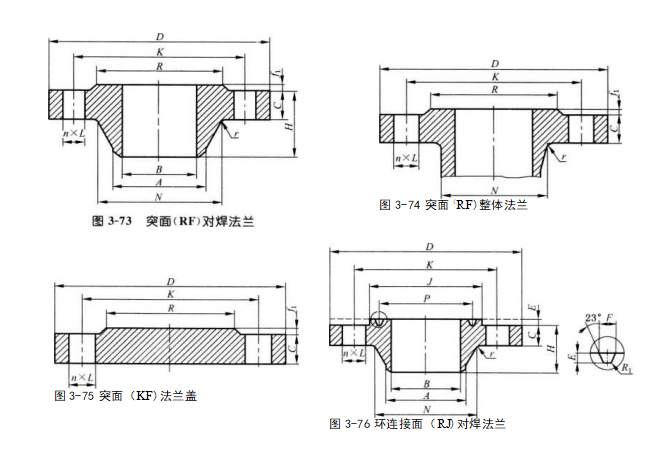

A系列大直徑鋼制管法蘭

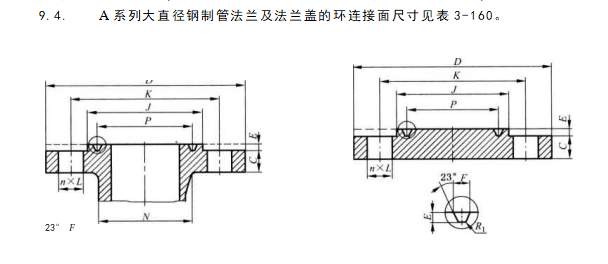

A系列的法蘭包括突面（RF)對焊法蘭、突面（RF)整體法蘭、突面（RF)法蘭蓋、環連接 面（RJ)對焊法蘭、環連接面（Rj)整體法蘭和環連接面（RJ)法蘭蓋6種。
A系列Class 150、Class 300、Class 600及Class 900大直徑鋼制管法蘭的尺寸見
| 公稱壓力 | 公稱尺寸 | 環號 | 節圓直徑 P/mm |
深度 E/mm |
寬度 F/ mm | 底部半徑 ^lmax/mm | 凸臺直徑 Jmin/mm | |
| NPS | DN | |||||||
| Class 300 Class 600 | 26 | 650 | R93 | 749. 30 | 12. 70 | 19.84 | 1. 5 | 810 |
| 28 | 700 | R94 | 800.10 | 12. 70 | 19. 84 | 1. 5 | 861 | |
| 30 | 750 | R95 | 857. 25 | 12. 70 | 19. 84 | 1. 5 | 917 | |
| 32 | 800 | R96 | 914.40 | 14. 27 | 23.01 | 1. 5 | 984 | |
| 34 | 850 | R97 | 965.20 | 14. 27 | 23. 01 | 1. 5 | 1 035 | |
| 36 | 900 | R98 | 1 022. 35 | 14. 27 | 23. 01 | 1. 5 | 1 092 | |
| Class 900 | 26 | 650 | R100 | 749. 30 | 17.48 | 30. 18 | 2. 3 | 832 |
| 28 | 700 | R101 | 800. 10 | 17.48 | 33. 32 | 2. 3 | 889 | |
| 30 | 750 | R102 | 857. 25 | 17. 48 | 33.32 | 2. 3 | 946 | |
| 32 | 800 | R103 | 914.40 | 17.48 | 33. 32 | 2. 3 | 1 003 | |
| 34 | 850 | R104 | 965. 20 | 20. 62 | 36. 53 | 2. 3 | 1 067 | |
| 36 | 900 | R105 | 1 022. 35 | 20. 62 | 36. 53 | 2. 3 | 1 124 | |
|
公稱 尺寸 |
法蘭頸 焊端 外徑 An/mm |
連接尺寸 |
密封面 尺寸 |
法蘭最小 厚度 C/mm |
對焊 法蘭 高度 H/ mm |
法蘭 頸部 直徑 N2、/ mm |
最小 半徑 r ! mm |
|||||||
|
法蘭 外徑 D/mm |
螺拴孔 中心圓 直徑 K / mm | 螺栓孔 直徑 L/mm | 螺栓 | |||||||||||
| NPS | DN | 數量 «/個 |
螺紋 規格 |
突面 直徑 R/mm |
突面 高度 /•"mm |
對焊、 整體 法蘭 |
法蘭 蓋 |
|||||||
| 26 | 650 | 660. 4 | 870 | 806. 4 | 35 | 24 | M3 3 | 749 | 2 | 66. 7 | 66. 7 | 119 | 676 | 10 |
| 28 | 700 | 711.2 | 925 | 863. 6 | 35 | 28 | M3 3 | 800 | 2 | 69. 9 | 69. 9 | 124 | 727 | 11 |
| 30 | 750 | 762. 0 | 985 | 914. 4 | 35 | 28 | M33 | 857 | 2 | 73. 1 | 73. 1 | 135 | 781 | 11 |
| 32 | 800 | 812. 8 | 1 060 | 977. 9 | 42 | 28 | M39 | 914 | 2 | 79.4 | 79. 4 | 143 | 832 | 11 |
| 34 | 850 | 863. 6 | 1 110 | 1 028. 7 | 42 | 32 | M39 | 965 | 2 | 81.0 | 81.0 | 148 | 883 | 13 |
| 36 | 900 | 914. 4 | 1 170 | 1 085. 8 | 42 | 32 | M39 | 1 022 | 2 | 88. 9 | 88. 9 | 156 | 933 | 13 |
| 38 | 950 | 965.2 | 1 240 | 1 149.4 | 42 | 32 | M39 | 1 073 | 2 | 85. 8 | 85.8 | 156 | 991 | 13 |
| 40 | 1 000 | 1 016.0 | 1 290 | 1 200.2 | 42 | 36 | M39 | 1 124 | 2 | 88. 9 | 88. 9 | 162 | 1 041 | 13 |
| 42 | 1 050 | 1 066. 8 | 1 345 | 1 257.3 | 42 | 36 | M39 | 1 194 | 2 | 95. 3 | 95. 3 | 170 | 1 092 | 13 |
| 44 | 1 100 | 1 117. 6 | 1 405 | 1 314. 4 | 42 | 40 | M39 | 1 245 | 2 | 100. 1 | 100. 1 | 176 | 1 143 | 13 |
| 46 | 1 150 | I 168. 4 | 1 455 | 1 365. 2 | 42 | 40 | M3 9 | 1 295 | 2 | 101. 6 | 101. 6 | 184 | 1 197 | 13 |
| 48 | 1 200 | 1 219. 2 | 1 510 | 1 422.4 | 42 | 44 | M39 | 1 359 | 2 | 106. 4 | 106. 4 | 191 | 1 248 | 13 |
| 50 | 1 250 | 1 270.0 | 1 570 | 1 479. 6 | 48 | 44 | M45 | 1 410 | 2 | 109. 6 | 109. 6 | 202 | 1 302 | 13 |
| 52 | 1 300 | 1 320. 8 | 1 625 | 1 536. 7 | 48 | 44 | M45 | 1 461 | 2 | 114. 3 | 114. 3 | 208 | 1 353 | 13 |
| 54 | 1 350 | 1 371. 6 | 1 685 | 1 593. 8 | 48 | 44 | M45 | 1 511 | 2 | 119. 1 | 119. 1 | 214 | 1 403 | 13 |
| 56 | ]400 | 1 422.4 | 1 745 | 1 651. 0 | 48 | 48 | M45 | 1 575 | 2 | 122. 3 | 122. 3 | 227 | 1 457 | 13 |
| 58 | 1 450 | 1 473. 2 | 1 805 | 1 708. 2 | 48 | 48 | M45 | 1 626 | 2 | 127.0 | 127.0 | 233 | 1 508 | 13 |
| 60 | 1 500 | 1 524.0 | 1 855 | 1 759.0 | 48 | 52 | M45 | 1 676 | 2 | 130. 2 | 130. 2 | 238 | 1 559 | 13 |
A系列Class 300大直徑鋼制管法蘭尺寸（GB/T 13402—2010
|
公稱 尺寸 |
法蘭頸 焊端 外徑 A^/mm |
連接尺寸 |
密封面 尺寸 |
法蘭最小 厚度 C/mm |
對焊 法蘭 高度 W mm |
法蘭 頸部 直徑 N 、/ mm |
最小 半徑 r/ mm |
|||||||
|
法蘭 外徑 D/mm |
螺栓孔 中心圓 直徑 K/mm |
螺栓孔 直徑 L/mm |
螺栓 | |||||||||||
| NPS | DN | 數量 w/個 |
螺紋 規格 |
突面 直徑 R/mm |
突面 高度 /i /mm |
對焊、 整體 法蘭 |
法蘭 蓋 |
|||||||
| 26 | 650 | 660. 4 | 970 | 876. 3 | 45 | 28 | M42 | 749 | 2 | 77. 8 | 82. 6 | 183 | 721 | 10 |
| 28 | 700 | 711.2 | 1 035 | 939.8 | 45 | 28 | M42 | 800 | 2 | 84.2 | 88. 9 | 195 | 775 | 11 |
| 30 | 750 | 762.0 | 1 090 | 997.0 | 48 | 28 | M45 | 857 | 2 | 90.5 | 93. 7 | 208 | 827 | 11 |
| 32 | 800 | 812. 8 | 1 150 | 1 054. 1 | 51 | 28 | M48 | 914 | 2 | 96. 9 | 98. 5 | 221 | 881 | 11 |
| 34 | 850 | 863. 6 | 】205 | 1 104. 9 | 51 | 28 | M48 | 965 | 2 | 100. 1 | 103. 2 | 230 | 937 | 13 |
| 36 | 900 | 914. 4 | 1 270 | 1 168.4 | 55 | 32 | M52 | 1 022 | 2 | 103. 2 | 109. 6 | 240 | 991 | 13 |
| 38 | 950 | 965. 2 | 1 170 | 1 092. 2 | 42 | 32 | M39 | 1 029 | 2 | 106. 4 | 106. 4 | 179 | 994 | 13 |
| 40 | 1 000 | 1 016. 0 | 1 240 | 1 155. 7 | 45 | 32 | M42 | 1 086 | 2 | 112. 8 | 112.8 | 192 | 1 048 | 13 |
| 42 | 1 050 | 1 066.8 | 1 290 | 1 206. 5 | 45 | 32 | M42 | 1 137 | 2 | 117. 5 | 117. 5 | 198 | 1 099 | 13 |
| 44 | 1 100 | 1 117. 6 | 1 355 | 1 263. 6 | 48 | 32 | M45 | 1 194 | 2 | 122. 3 | 122. 3 | 205 | 1 149 | 13 |
| 46 | 1 150 | 1 168.4 | 1 415 | 1 320. 8 | 51 | 28 | M48 | 1 245 | 2 | 127.0 | 127.0 | 214 | 1 203 | 13 |
| 48 | .1 200 | 1 219. 2 | 1 465 | 1 371. 6 | 51 | 32 | M48 | 1 302 | 2 | 131. 8 | 131. 8 | 222 | 1 254 | 13 |
| 50 | 1 250 | 1 270. 0 | 1 530 | 1 428.8 | 55 | 32 | M52 | 1 359 | 2 | 138. 2 | 138. 2 | 230 | 1 305 | 13 |
| 52 | 1 300 | 1 320. 8 | 1 580 | 1 479. 6 | 55 | 32 | M52 | 1 410 | 2 | 142. 9 | 142.9 | 237 | 1 356 | 13 |
| 54 | 1 350 | 1 371. 6 | 1 660 | 1 549. 4 | 60 | 28 | M56 | 1 467 | 2 | 150. 9 | 150. 9 | 251 | 1 410 | 13 |
| 56 | 1 400 | 1 422.4 | 1 710 | 1 600.2 | 60 | 28 | M56 | 1 518 | 2 | 152. 4 | 152. 4 | 259 | 1 464 | 13 |
| 58 | 1 450 | 1 473. 2 | 1 760 | 1 651.0 | 60 | 32 | M56 | 1 575 | 2 | 157. 2 | 157. 2 | 265 | 1 514 | 13 |
| 60 | 1 500 | 1 524.0 | 1 810 | 1 701.8 | 60 | 32 | M56 | 1 626 | 2 | 162.0 | 162.0 | 271 | 1 565 | 13 |
