環松套法蘭

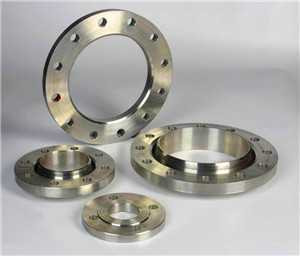

用Class標記的,對焊環帶頸,松套法蘭尺寸

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

產品詳情

Class

標記的對焊環帶頸松套鋼制管法蘭的密封面型式及

適用的公稱壓力和公稱尺寸范圍

密封面型式	公稱壓力
密封面型式	Class 150	Class 300 Class 600 Class 900 Class 1500	Class 2500
突面（RF)	NPS 1/2(DN 15)～NPS 24(DN 600)		NPS 1/2(DN 15)～ NPS 12(DN 300)
環連接面（RJ)	NPS 1(DN 25)～ NPS 24(DN 600)	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 12(DN 300)

適用于

Class

150

、Class

300

、Class

600

、Class

900

、Class

1500 和

Class

2500

Class

標記的環連接面的法蘭密封面尺寸

公稱尺寸		Class 150								Class 300
NPS	DN	環號	•/min	P	E	F	^Imax	S	環號	/roin	P	E	F	Imax	S
1/2	15	—	—	—	—	—	—	—	Rll	50. 5ⁿ	34. 14	5. 54	7. 14	0. 8	3
3/4	20	—	—	—	—	-	—	—	R13	63.5	42. 88	6. 35	8. 74	0. 8	4
1	25	R15	63. 0ⁿ	47. 63	6. 35	8. 74	0. 8	4	R16	69. 5ⁿ	50. 80	6. 35	8. 74	0. 8	4
	32	R17	72. 5ⁿ	57. 15	6.35	8. 74	0. 8	4	R18	79. Oⁿ	60. 33	6. 35	8. 74	0. 8	4
	40	R19	82. 0°	65.07	6. 35	8. 74	0. 8	4	R20	90. 5	68. 27	6. 35	8. 74	0. 8	4
2	50	R22	101¹)	82. 55	6. 35	8. 74	0. 8	4	R23	108	82. 55	7. 92	11. 91	0. 8	6
	65	R25	120"	101. 60	6. 35	8. 74	0.8	4	R26	127	101. 60	7. 92	11. 91	0.8	6
3	80	R29	133	114. 30	6. 35	8. 74	0.8	4	R31	146	123. 83	7. 92	11. 91	0• 8	6
4	100	R36	171	149.23	6. 35	8. 74	0. 8	4	R37	175	149.23	7. 92	11. 91	0. 8	6
5	125	R40	193°	171. 45	6. 35	8. 74	0. 8	4	R41	210	180.98	7. 92	11. 91	0. 8	6
6	150	R43	219	193. 68	6. 35	8. 74	0. 8	4	R45	241	211. 12	7. 92	11. 91	0. 8	6

公稱尺寸		Class 600								Class 900
NPS	DN	環號	/min	P	E	F		S	環號	min	P	E	F	1 mHX	S
1/2	15	R11	50.5"	34. 14	5. 54	7. 14	0. 8	3	R12	60. 5	39. 67	6. 35	8. 74	0. 8	4
3/4	20	R13	63. 5	42. 88	6. 35	8. 74	0. 8	4	R14	66. 5	44. 45	6.35	8. 74	0. 8	4
1	25	R16	69. 5ⁿ	50. 80	6. 35	8. 74	0. 8	4	R16	71. 5	50. 80	6. 35	8. 74	0. 8	4
1K	32	R18	79.0^l)	60. 33	6. 35	8. 74	0. 8	4	R18	81.0	60. 33	6. 35	8. 74	0.8	4
VA	40	R20	90. 5	68. 27	6. 35	8. 74	0. 8	4	R20	92. 0	68. 27	6. 35	8. 74	0. 8	4
2	50	R23	108	82. 55	7. 92	11. 91	0. 8	5	R24	124	95.25	7. 92	11. 91	0.8	3
2%	65	R26	127	101. 60	7. 92	11. 91	0. 8	5	R27	137	107.95	7. 92	11. 91	0.8	3
3	80	R31	146	123. 83	7. 92	11. 91	0.8	5	R31	156	123. 83	7. 92	11. 91	0. 8	4
4	100	R37	175	149. 23	7. 92	11. 91	0. 8	5	R37	181	149.23	7. 92	11. 91	0. 8	4
5	125	R41	210	180.98	7. 92	11. 91	0.8	5	R41	216	18G.98	7. 92	11. 91	0. 8	4
6	150	R45	241	211.12	7. 92	11. 91	0. 8	5	R45	241	211.12	7. 92	11. 91	0.8	4
8	200	R49	302	269.88	7. 92	11. 91	0. 8	5	R49	308	269.88	7. 92	11. 91	0. 8	4
10	250	R53	356	323. 85	7. 92	11. 91	0. 8	5	R53	362	323. 85	7. 92	11. 91	0. 8	4
12	300	R57	413	381.00	7. 92	11. 91	0. 8	5	R57	419	381. 00	7. 92	11. 91	0.8	4
14	350	R61	457	419. 10	7. 92	11. 91	0. 8	5	R62	467	419.10	11. 13	16. 66	1.5	4
16	400	R65	508	469. 90	7. 92	11. 91	0. 8	5	R66	524	469.90	11. 13	16. 66	1.5	4
18	450	R69	575	533.40	7.92	11. 91	0. 8	5	R70	594	533.40	12. 70	19. 84	1.5	5
20	500	R73	635	584. 20	9. 53	13.49	1. 5	5	R74	648	584.20	12. 70	19. 84	1.5	5
24	600	R77	749	692.15	11. 13	16. 66	1.5	6	R78	772	692.15	15. 88	26. 97	2. 4	6

公稱尺寸		Class 1500								Class 2500
NPS	DN	環號	7 min	P	E	F	-^lmnx	S	環號	J min	P	E	F	^ 1 max	S
1/2	15	R12	60. 5	39. 67	6. 35	8. 74	0. 8	4	R13	65.0	42.88	6. 35	8. 74	0. 8	4
3/4	20	R14	66.5	44. 45	6. 35	8. 74	0. 8	4	R16	73.0	50. 80	6.35	8. 74	0. 8	4
1	25	R16	71. 5	50. 80	6. 35	8. 74	0.8	4	R18	82. 5	60. 33	6. 35	8. 74	0. 8	4
1K	32	R18	81.0	60. 33	6. 35	8. 74	0.8	4	R21	101ⁿ	72. 23	7. 92	11. 91	0. 8	3
VA	40	R20	92.0	68. 27	6. 35	8. 74	0. 8	4	R23	114	82.55	7. 92	11. 91	0. 8	3
2	50	R24	124	95. 25	7. 92	11. 91	0. 8	3	R26	133	101. 6	7. 92	11.91	0.8	3
2%	65	R27	137	107. 95	7. 92	11. 91	0. 8	3	R28	149	111. 13	9. 53	13.49	1.5	3
3	80	R35	168	136. 53	7. 92	11. 91	0. 8	3	R32	168	127.00	9. 53	13.49	1. 5	3
4	100	R39	194	161. 93	7. 92	11.91	0. 8	3	R38	203	157.18	11. 13	16. 66	1. 5	4
5	125	R44	229	193. 68	7.92	11. 91	0. 8	3	R42	241	190.50	12. 70	19. 84	1.5	4
6	150	R46	248	211. 14	9. 53	13. 49	1.5	3	R47	279	228.60	12. 70	19.84	1. 5	4
8	200	R50	318	269.88	11. 13	16. 66	1. 5	4	R51	340	279.40	14. 27	23.01	1.5	5
10	250	R54	371	323.85	11. 13	16. 66	1.5	4	R55	425	342. 90	17.48	30. 18	2.4	6
12	300	R58	438	381.00	14. 27	23. 01	1.5	5	R60	495	406.40	17.48	33. 32	2.4	8
14	350	R63	489	419. 10	15.88	26. 97	2.4	6	—	—	—	—	—	—	—
16	400	R67	546	469. 90	17.48	30. 18	2.4	8
18	450	R71	613	533.40	17.48	30. 18	2.4	8	—	—	—	—	—	—	—
20	500	R75	673	584.20	17.48	33.32	2.4	10
24	600	R79	794	692.15	20. 62	36. 53	2.4	11	—	—	—	—	—	—	—

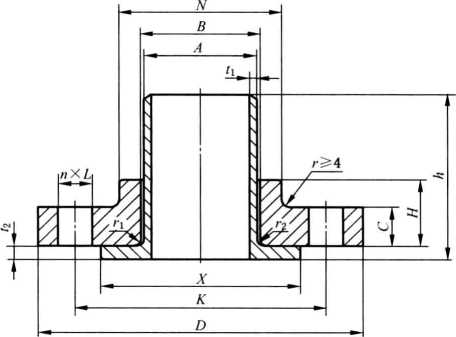

公稱尺寸		鋼管外徑 A/mm	連接尺寸					密封面直徑 X/mm	法蘭厚度 C/mm	法蘭高度 H/mm	法蘭頸部直徑 N/ mm	法蘭內徑 B_m\_n / mm	r,/ mm	ri! mm	對焊環 高度 h/mm
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓
NPS	DN					數量 ”/個	螺紋規格
1/2	15	21.3	90	60. 3	16	4	M14	34. 9	11.2	16	30	22. 9	3	3	50
3/4	20	26. 9	100	69. 9	16	4	M14	42. 9	12. 7	16	38	28.2	3	3	50
1	25	33. 7	110	79.4	16	4	M14	50. 8	14. 3	17	49	34. 9	3	3	50
1K	32	42. 4	115	88. 9	16	4	M14	63. 5	15. 9	21	59	43. 7	5	5	50
1^	40	48. 3	125	98.4	16	4	M14	73. 0	17. 5	22	65	50. 0	6	6	50
2	50	60. 3	150	120. 7	19	4	M16	92. 1	19. 1	25	78	62. 5	8	8	65
2%	65	76. 1	180	139. 7	19	4	M16	104. 8	22. 3	29	90	78.5	8	8	65
3	80	88. 9	190	152.4	19	4	M16	127.0	23. 9	30	108	91.4	10	10	65
4	100	114. 3	230	190. 5	19	8	M16	157. 2	23. 9	33	135	116. 8	11	11	75
5	125	139. 7	255	215. 9	22	8	M20	185. 7	23. 9	36	164	144. 4	11	11	75
6	150	168. 3	280	241. 3	22	8	M20	215.9	25. 4	40	192	171.4	13	13	90
8	200	219. 1	345	298. 5	22	8	M20	269. 9	28. 6	44	246	222.2	13	13	100
10	250	273. 0	405	362.0	26	12	M24	323. 8	30.2	49	305	277.4	13	13	125
12	300	323. 9	485	431. 8	26	12	M24	381.0	31. 8	56	365	328. 2	13	13	150
14	350	355. 6	535	476. 3	29	12	M27	412. 8	35. 0	79	400	360. 2	13	13	150
16	400	406. 4	595	539. 8	29	16	M27	469. 9	36. 6	87	457	411. 2	13	13	150
18	450	457	635	577. 9	32	16	M30	533. 4	39. 7	97	505	462. 3	13	13	150
20	500	508	700	635. 0	32	20	M30	584. 2	42. 9	103	559	514. 4	13	13	150
24	600	610	815	749. 3	35	20	M33	692. 2	47. 7	111	663	616. 0	13	13	150

1) 標記示例
公稱尺寸NPS 2CKDN 500)、公稱壓力Class 150、突面（RF)對焊環帶頸松套鋼制管法蘭（HL/W)、管表號Sch40、材料為06Crl9Nil0,其標記為：
法蘭 NPS 20(或 DN 500)-Class 150 HL/W RF Sch40 06Crl9Nil0 GB/T 9118 公稱尺寸NPS 10(DN 250)、公稱壓力Class 2500、環連接面（RJ)對焊環帶頸松套焊鋼制管法蘭（HL/W)、管表號Schl60、材料：松套法蘭20、對焊環06Crl7Nil2Mo2,其標記為：法蘭 NPS 10(或 DN 250)-Class 2500 HL/W RJ Schl60 20/06Crl7Nil2Mo2 GB/T 9118
