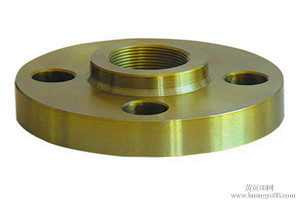

平焊法蘭
SH3406-2013帶頸平焊法蘭尺寸重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
SH3406-2013是石化標準，這個標準在石油化工行業的項目中，用的是比較多。
有遇到這個標準的法蘭的帶頸平焊的重量尺寸表，可以參考這個表了。
其實這個表主要的是寫出了法蘭的重量，方便大家計算價格還有運輸這一塊的費用。重量都是在標準中扣出來的。希望能夠幫助到大家。
| SH3406-2013 帶頸平焊法蘭尺寸重量表 | |||||||
| 公稱尺寸 | PN20 | PN50 | PN68 | PN110 | PN150 | PN260 | |
| DN | NPS | ||||||
| 15.00 | 0.50 | 0.40 | 0.60 | 1.30 | 1.30 | 2.70 | 2.70 |
| 20.00 | 0.75 | 0.60 | 1.10 | 1.40 | 1.40 | 2.70 | 2.70 |
| 25.00 | 1.00 | 0.80 | 1.40 | 1.80 | 1.80 | 3.40 | 3.40 |
| 32.00 | 1—1∕4 | 1.00 | 1.70 | 2.70 | 2.70 | 4.50 | 4.50 |
| 40.00 | 1－1∕2 | 1.30 | 2.50 | 3.20 | 3.20 | 6.40 | 6.40 |
| 50.00 | 2.00 | 2.10 | 2.90 | 4.10 | 4.10 | 10.00 | 10.00 |
| 65.00 | 2－1∕2 | 3.20 | 4.20 | 5.90 | 5.90 | 16.30 | 16.30 |
| 80.00 | 3.00 | 3.90 | 5.90 | 7.30 | 7.30 | 14.10 | |
| 100.00 | 4.00 | 5.30 | 9.70 | 11.80 | 16.80 | 24.00 | |
| 125.00 | 5.00 | 6.20 | 12.30 | 14.10 | 28.60 | 37.60 | |
| 150.00 | 6.00 | 7.70 | 15.90 | 20.10 | 36.00 | 49.00 | |
| 200.00 | 8.00 | 12.50 | 24.70 | 30.40 | 52.00 | 78.00 | |
| 250.00 | 10.00 | 17.50 | 35.70 | 41.30 | 80.00 | 111.20 | |
| 300.00 | 12.00 | 27.40 | 51.60 | 59.00 | 98.00 | 148.00 | |
| 350.00 | 14.00 | 34.70 | 69.80 | 87.00 | 118.00 | 172.50 | |
| 400.00 | 16.00 | 44.40 | 87.60 | 115.00 | 166.00 | 208.40 | |
| 450.00 | 18.00 | 51.90 | 108.70 | 141.00 | 216.00 | 293.70 | |
| 500.00 | 20.00 | 61.70 | 134.50 | 172.00 | 278.00 | 359.50 | |
| 550.00 | 22.00 | 73.00 | 160.80 | ||||
| 600.00 | 24.00 | 87.40 | 203.00 | 254.00 | 398.00 | 671.90 | |
