波紋管補償器習慣上也叫膨脹節，是利用波紋 管補償器的彈性元件的有效伸縮變形來吸收煤氣設 施上由煤氣壓力波動、熱脹冷縮等原因而產生的尺 寸變化的一種補償裝置，屬于一種補償元件，目前萊 鋼高爐煤氣干法除塵系統、煤氣管道等煤氣設施已 經廣泛使用管式波紋補償器，取得了很好的效果，有 效地吸收了煤氣管道由于各種原因產生的變形量。 管式波紋補償器按照連接方式的不同可分為兩端法 蘭連接、一端法蘭一端焊接、兩端焊接三種形式。萊 鋼高爐煤氣干法除塵系統各箱體進出口管式補償器 最初設計的安裝方式為兩端法蘭連接，此種方式在 出現補償器損壞后需要更換作業時無法成功更換安 裝補償器，后連接方式改進為一端法蘭連接一端焊 接的連接方式雖能夠成功更換安裝補償器，但是存 在著安裝難度大、工作效率低、作業危險系數較高的 缺陷。

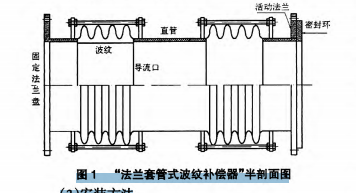

波紋管補償器習慣上也叫膨脹節，是利用波紋 管補償器的彈性元件的有效伸縮變形來吸收煤氣設 施上由煤氣壓力波動、熱脹冷縮等原因而產生的尺 寸變化的一種補償裝置，屬于一種補償元件，目前萊 鋼高爐煤氣干法除塵系統、煤氣管道等煤氣設施已 經廣泛使用管式波紋補償器，取得了很好的效果，有 效地吸收了煤氣管道由于各種原因產生的變形量。 管式波紋補償器按照連接方式的不同可分為兩端法 蘭連接、一端法蘭一端焊接、兩端焊接三種形式。萊 鋼高爐煤氣干法除塵系統各箱體進出口管式補償器 最初設計的安裝方式為兩端法蘭連接，此種方式在 出現補償器損壞后需要更換作業時無法成功更換安 裝補償器，后連接方式改進為一端法蘭連接一端焊 接的連接方式雖能夠成功更換安裝補償器，但是存 在著安裝難度大、工作效率低、作業危險系數較高的 缺陷。“法蘭套管式波紋補償器”應用于高爐煤氣干 法除塵箱體進出口支管上既可以提高工作效率，又 可以提高檢修作業的安全性，現將其構造介紹如下： (1)改造方法 本著節約資金的目的，在原使用的一端法蘭一 端焊接的管式波紋補償器的基礎上進行適應性改 造，首先，制作活動法蘭盤，將與補償器尺寸吻合的 法蘭盤進行擴內孔加工，內孔的直徑大于補償器外 徑2 mm左右，能在補償器外表面自由活動為準，將 經過加工后的活動法蘭盤套入原焊接端。第二步，制 作密封環，其尺寸為內徑與補償器內徑相同，外徑小 于活動法蘭中心孔距，將密封面加工密封臺。第三 步，組合，將密封環焊接在原補償器焊接端。 (2)組成部分 主要由波紋、直管、導流口、固定法蘭盤、活動法 蘭盤、密封環六部分組成。
(1)“法蘭套管式波紋補償器”應用后，避免了更 換過程中的動火作業，提高了工作效率及工作的安 全性。 (2)“法蘭套管式波紋補償器”應用后，大大降低 了車間維修費，以往對高爐煤氣干法除塵系統進口 補償器實施清灰作業時，需要將進口蝶閥同步進行 拆除、安裝，不但工作效率非常低，還造成車間維修 費用居高不下，改造后只需將進口補償器進行拆除， 節約了大量的維修費用。
“法蘭套管式補償器”廣泛應用于萊鋼高爐煤氣 干法除塵系統中后取得了非常好的效果，使高爐煤 氣干法除塵系統進口支管清理積灰更為便捷，降低 工人勞動量的同時，大大節約了公司的維修費用，打 破了煤氣管線上補償器更換作業必須動火的落后工 藝，提高了設備檢修的安全性，今后，還將將此種“法 蘭套管式波紋補償器”應用于煤氣管網上，開拓補償 器更換作業不用動火的先河。實踐證明“法蘭套管式 波紋補償器”具有推廣應用價值。
