彎頭

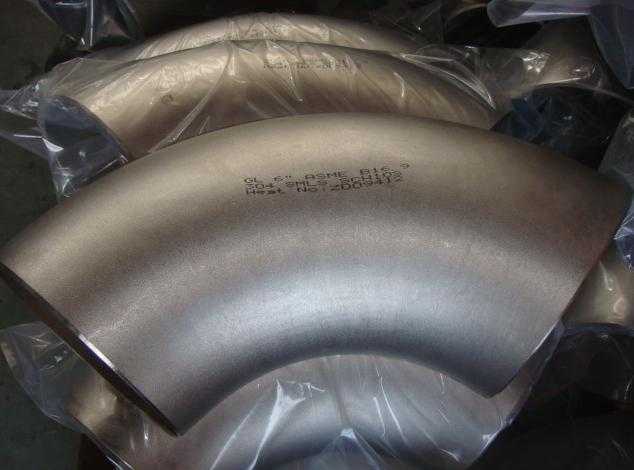

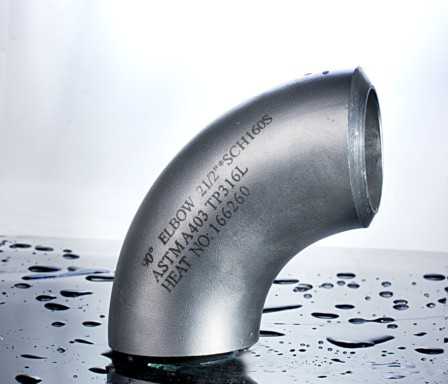

彎頭規格表,重量表,計算公式,制作

材料：不銹鋼碳鋼合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

90°彎頭重量計算公式

^-6

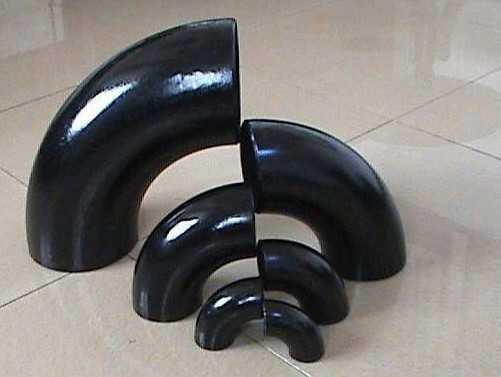

2、彎頭理論重量表

直徑	壁厚
mm	3	3.5	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14	15	16	17	18	19	20	22	24	25	26	28	30
18~22	0.06	0.07	0.07	0.09	0.10	-	-	-	-	-	-	-	-	-	說明: 1、180°彎頭按2倍計算,45°彎頭按1/2計算; 2、R=1.0DN的彎頭按2/3計算; 3、表中未列出壁厚的重量,可取之相近的兩個重量計算的平均值; 4、90°彎頭計算公式: *0.0387S(D-S)R/1000 式中： S=壁厚、D=外徑、R=彎曲半徑**
25	0.10	0.11	0.12	0.14	0.15	0.16	0.17	-	-	-	-	-	-	-
27	0.11	0.12	0.14	0.15	0.16	0.17	0.18	-	-	-	-	-	-	-
32	0.13	0.15	0.16	0.18	0.20	0.21	0.23	0.24	-	-	-	-	-	-
34	0.14	0.15	0.18	0.20	0.21	0.23	0.25	0.26	-	-	-	-	-	-
38	0.20	0.22	0.25	0.28	0.31	0.33	0.36	0.38	0.40	-	-	-	-	-
42	0.22	0.25	0.28	0.31	0.34	0.37	0.40	0.42	0.46	-	-	-	-	-
45	0.29	0.34	0.38	0.42	0.46	0.50	0.54	0.58	0.62	0.69	-	-	-	-
48	0.31	0.36	0.41	0.45	0.50	0.54	0.59	0.63	0.69	0.72	-	-	-	-
51	0.33	0.39	0.44	0.49	0.53	0.58	0.63	0.67	0.72	0.80	-	-	-	-
57	0.48	0.54	0.62	0.70	0.76	0.83	0.90	0.98	1.02	1.15	1.27	1.38	-	-
60	0.50	0.58	0.66	0.73	0.81	0.88	0.95	1.02	1.09	1.22	1.35	1.47	-	-
73	0.80	0.92	1.05	1.17	1.29	1.41	1.53	1.64	1.75	1.97	2.19	2.39	2.59	2.78	壁厚
76	0.82	0.96	1.09	1.22	1.34	1.47	1.61	1.74	1.83	2.06	2.29	2.50	2.71	2.91	13	14	15	16	17	18	19	20	22	24	25	26	28	30
89	1.20	1.39	1.57	1.77	1.95	2.13	2.31	2.49	2.65	3.01	3.34	3.67	3.99	4.29	-	-	-	-	-	-	-	-	-	-	-	-	-	-
108	1.85	2.15	2.45	2.74	3.03	3.32	3.60	3.88	4.16	4.71	5.24	5.76	6.28	6.78	7.26	7.74	-	-	-	-	-	-	-	-	-	-	-	-
114	1.96	2.28	2.59	2.90	3.21	3.51	3.81	4.11	4.41	4.99	5.56	6.12	6.66	7.20	7.72	8.24	-	-	-	-	-	-	-	-	-	-	-	-
127	2.74	3.18	3.62	4.06	4.49	4.92	5.34	5.76	6.18	7.00	7.81	8.60	9.39	10.2	10.9	11.6	12.4	13.1	13.8	14.4	-	-	-	-	-	-	-	-
133	2.87	3.33	3.80	4.25	4.71	5.16	5.61	6.05	6.49	7.36	8.34	9.05	9.87	10.7	11.5	12.1	13.0	13.8	14.5	15.2	-	-	-	-	-	-	-	-
140	3.02	3.51	4.00	4.49	4.97	5.64	5.91	6.38	6.85	7.77	8.67	9.56	10.4	11.3	12.1	13.0	13.8	14.6	15.4	16.2	-	-	-	-	-	-	-	-

3、彎頭制作流程

第一：把料進行熱推制，推制機是一個牛角狀芯頭或芯棒，芯棒由細變粗，推制彎頭過程是一個擴徑帶彎曲的過程，后邊有支撐，把下料管段穿入芯棒，后邊有一牌坊架將芯棒固定，中間有一小車，小車有的通過液壓傳動，有的通過機械傳動即絲杠傳動，然后往前推小車，小車推著管子順著芯棒往前走，芯棒外有一個感應圈，把管子加熱，加熱好，然后小車把管子推下，就加工好一個。

第二：下面就進行精整工序，經過噴丸處理，把彎頭內外表面的氧化鐵皮去除，把兩端進行坡口處理以便于焊接。

第三：要先選定規格，提出管料，比如，90°彎頭，通過其曲率可以算出下多長料可加工出90°彎頭，然后以該長度為定尺進行切斷。

第四：推好后，彎頭要就此熱狀態下進行整形，因為有的彎頭處理不當后，就會扭曲，這是不允許的。另外，推頭后一般都是前端外徑大，要通過整形模進行整形。整形模實際上是一個壓力機，要有一套模具，兩個半圓弧，上下各一個。整形后的外徑就達到了成品的尺寸。

然后再經過檢查、打鋼字、噴涂漆、包裝等工序后，就可以出廠了。

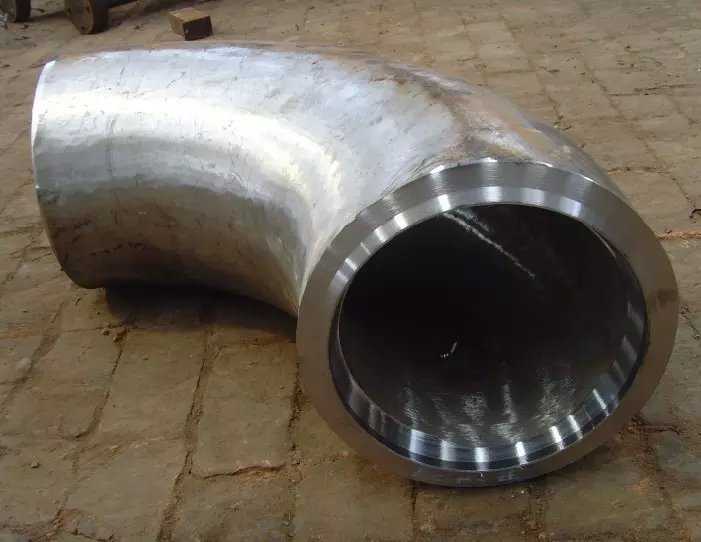

彎頭生產工藝

4、彎頭下料尺寸


序號	規格（外徑）	板寬B	單片長A	每增一片增長量C	備注
1	325	620	1070	889.2	GB/T13401
2	356	670	1168	968.2	GB/T13401
3	406	760	1326	1099.2	GB/T13401
4	426	800	1388	1153.5	GB/T13401
5	457	860	1486	1231.9	GB/T13401
6	480	900	1558	1295.2	GB/T13401
7	508	950	1656	1376.4	GB/T13401
8	530	1000	1724	1436.1	GB/T13401
9	560	1050	1816	1509.4	GB/T13401
10	610	1150	1976	1645.6	GB/T13401
11	630	1180	2038	1700.2	GB/T13401
