三通

大口徑三通尺寸表

材料：不銹鋼碳鋼合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000

產品詳情

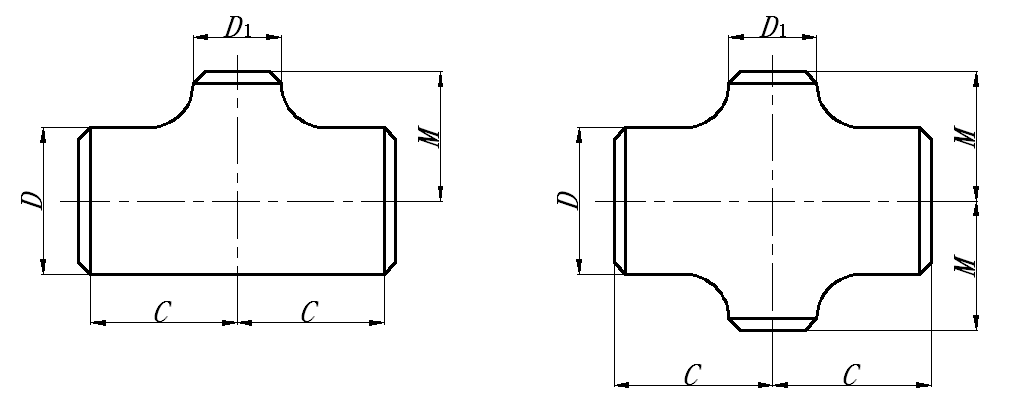

以下這些表格整理了，大口徑三通四通的，尺寸，包括口徑、坡口、寬度、高度等等尺寸。

等徑三通和四通尺寸

公稱尺寸 DN	坡口處外徑 D		中心至端面
公稱尺寸 DN	Ⅰ系列	Ⅱ系列	管程 C	出口 M
150	168.3	159	143	143
200	219.1	219	178	178
250	273.0	273	216	216
300	323.9	325	254	254
350	355.6	377	279	279
400	406.4	426	305	305
450	457	480	343	343
500	508	530	381	381
550	559	-	419	419
600	610	630	432	432
650	660	-	495	495
700	711	720	521	521
750	762	-	559	559
800	813	820	597	597
850	864	-	635	635
900	914	920	673	673
950	965	-	711	711
1000	1016	1020	749	749
1050	1067	-	762	711
1100	1118	1120	813	762
1150	1168	-	851	800
1200	1219	1200	889	838
1300	1321	-	965	914
1350	1372	-	999	940
1400	1422	1420	1041	965
1450	1473	-	1080	991
1500	1524	-	1118	1016
1550	1575	-	1154	1043
1600	1626	1620	1184	1068
1650	1676	-	1229	1092

（續） 單位為毫

公稱尺寸 DN	坡口處外徑 D		中心至端面
公稱尺寸 DN	Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅰ系列
1700	1727	-	1258	1118
1750	1778	-	1295	1143
1800	1829	1820	1323	1168
1850	1880	-	1378	1195
1900	1930	-	1397	1220
1950	1981	-	1443	1244
2000	2032	2020	1470	1271
2050	2083	-	1517	1296
2100	2134	-	1544	1322
2150	2184	-	1601	1346
2200	2235	2220	1617	1372
2250	2286	-	1676	1397
2300	2337	-	1702	1423
2350	2388	-	1728	1448
2400	2438	2420	1788	1473
2450	2489	-	1800	1500
2500	2540	-	1838	1525
2550	2590	-	1899	1549
2600	2642	2620	1924	1575
2650	2692	-	1974	1600
2700	2743	-	1985	1627
2750	2794	-	2022	1652
2800	2845	2820	2086	1677
2850	2896	-	2123	1702
2900	2946	-	2146	1728
2950	2997	-	2168	1753
3000	3048	3020	2219	1778

異徑三通和四通的尺寸 單位為毫米

公稱尺寸 DN	坡口處外徑 D					中心至端面
	管程 D			出口 D1		管程 C	出口a M
	Ⅰ系列	Ⅱ系列		Ⅰ系列	Ⅱ系列	管程 C	出口a M
150×150×125	168.3	159		141.3	133	143	137
150×150×100	168.3	159		114.3	108	143	130
150×150×90	168.3	-		101.6	-	143	127
150×150×80	168.3	159		88.9	89	143	124
150×150×65	168.3	159		73.0	76	143	121

200×200×150	219.1	219		168.3	159	178	168
200×200×125	219.1		219	141.3	133	178	162
200×200×100	219.1		219	114.3	108	178	156
200×200×90	219.1		-	101.6	-	178	152

250×250×200	273.0		273	219.1	219	216	203
250×250×150	273.0		273	168.3	159	216	194
250×250×125	273.0		273	141.3	133	216	191
250×250×100	273.0		273	114.3	108	216	184

300×300×250	323.9		325	273.0	273	254	241
300×300×200	323.9		325	219.1	219	254	229
300×300×150	323.9		325	168.3	159	254	219
300×300×125	323.9		325	141.3	133	254	216

350×350×300	355.6		377	323.9	325	279	270
350×350×250	355.6		377	273.0	273	279	257
350×350×200	355.6		377	219.1	219	279	248
350×350×150	355.6		377	168.3	159	279	238

表6 (續) 單位為毫米

公稱尺寸 DN	坡口處外徑 D				中心至端面
	管程 D		出口 D1		管程 C	出口a M
	Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅱ系列	管程 C	出口a M
400×400×350	406.4	426	355.6	377	305	305
400×400×300	406.4	426	323.9	325	305	295
400×400×250	406.4	426	273.0	273	305	283
400×400×200	406.4	426	219.1	219	305	273
400×400×150	406.4	426	168.3	159	305	264

450×450×400	457	480	406.4	426	343	330
450×450×350	457	480	355.6	377	343	330
450×450×300	457	480	323.9	325	343	321
450×450×250	457	480	273.0	273	343	308
450×450×250	457	480	219.1	219	343	298

500×500×450	508	530	457	480	381	368
500×500×400	508	530	406.4	426	381	356
500×500×350	508	530	355.6	377	381	356
500×500×300	508	530	323.9	325	381	346
500×500×250	508	530	273.0	273	381	333
500×500×200	508	530	219.1	219	381	324

550×550×500	559	-	508	-	419	406
550×550×450	559	-	457	-	419	394
550×550×400	559	-	406.4	-	419	381
550×550×350	559	-	355.6	-	419	381
550×550×300	559	-	323.9	-	419	371
550×550×250	559	-	273.0	-	419	359

600×600×550	610	-	559	-	432	432
600×600×500	610	630	508	530	432	432
600×600×450	610	630	457	480	432	419
600×600×400	610	630	406.4	426	432	406
600×600×350	610	630	355.6	377	432	406
600×600×300	610	630	323.9	325	432	397
600×600×250	610	630	273.0	273	432	384

650×650×600	660	-	610	-	495	483
650×650×550	660	-	559	-	495	470
650×650×500	660	-	508	-	495	457
650×650×450	660	-	457	-	495	444
650×650×400	660	-	406.4	-	495	432
650×650×350	660	-	355.6	-	495	432
650×650×300	660	-	323.8	-	495	422

700×700×650	711	-	660	-	521	521
700×700×600	711	720	610	630	521	508
700×700×550	711	-	559	-	521	495
700×700×500	711	720	508	530	521	483
700×700×450	711	720	457	480	521	470
700×700×400	711	720	406.4	426	521	457
700×700×350	711	720	355.6	377	521	457
700×700×300	711	720	323.8	325	521	448

表6 (續) 單位為毫米

公稱尺寸 DN		坡口處外徑 D					中心至端面
		管程 D			出口 D₁		管程 C		出口a M
		Ⅰ系列	Ⅱ系列		Ⅰ系列	Ⅱ系列
800×800×750	813		-	762		-		597	584
800×800×700	813		820	711		720		597	572
800×800×650	813		-	660		-		597	572
800×800×600	813		820	610		930		597	559
800×800×550	813		-	559		-		597	546
800×800×500	813		820	508		530		597	533
800×800×450	813		820	457		480		597	521
800×800×400	813		820	406.4		426		597	508
800×800×350	813		820	355.6		377		597	508

850×850×800		864	-		813	-	635		622
850×850×750		864	-		762	-	635		610
850×850×700		864	-		711	-	635		597
850×850×650		864	-		660	-	635		597
850×850×600		864	-		610	-	635		584
850×850×550		864	-		559	-	635		572
850×850×500		864	-		508	-	635		559
850×850×450		864	-		457	-	635		546
850×850×400		864	-		406.4	-	635		533

900×900×850		914	-		864	-	673		660
900×900×800		914	920		813	820	673		648
900×900×750		914	-		762	-	673		635
900×900×700		914	-		711	-	673		622
900×900×650		914	-		660	-	673		622
900×900×600		914	-		610	-	673		610
900×900×550		914	-		559	-	673		597
900×900×500		914	-		508	-	673		584
900×900×450		914	-		457	-	673		572
900×900×400		914	-		406.4	-	673		559

950×950×900		965	-		914	-	711		711
950×950×850		965	-		864	-	711		698
950×950×800		965	-		813	-	711		686
950×950×750		965	-		762	-	711		673
950×950×700		965	-		711	-	711		648
950×950×650		965	-		660	-	711		648
950×950×600		965	-		610	-	711		635
950×950×550		965	-		559	-	711		622
950×950×500		965	-		508	-	711		610
950×950×450		965	-		457	-	711		597

1000×1000×950		1017	-		965	-	749		749
1000×1000×900		1017	1020		914	920	749		737
1000×1000×850		1017	-		864	-	749		724
1000×1000×800		1017	-		813	-	749		711
1000×1000×750		1017	-		762	-	749		698
1000×1000×700		1017	-		711	-	749		673
1000×1000×650		1017	-		660	-	749		673
1000×1000×600		1017	-		610	-	749		660

表6 (續) 單位為毫米

公稱尺寸 DN	坡口處外徑 D				中心至端面
	管程 D		出口 D₁		管程 C	出口a M
	Ⅰ系列	Ⅱ系列	Ⅰ系列	Ⅱ系列	管程 C	出口a M
1000×1000×550	1017	-	559	-	749	648
1000×1000×500	1017	-	508	-	749	635
1000×1000×450	1017	-	457	-	749	622

1050×1050×1000	1067	-	1016	-	762	711
1050×1050×950	1067	-	965	-	762	711
1050×1050×900	1067	-	914	-	762	711
1050×1050×850	1067	-	864	-	762	711
1050×1050×800	1067	-	813	-	762	711
1050×1050×750	1067	-	762	-	762	711
1050×1050×700	1067	-	711	-	762	698
1050×1050×650	1067	-	660	-	762	698
1050×1050×600	1067	-	610	-	762	660
1050×1050×550	1067	-	559	-	762	660
1050×1050×500	1067	-	508	-	762	660
1050×1050×450	1067	-	457	-	762	648
1050×1050×400	1067	-	406.4	-	762	635

1100×1100×1050	1118	-	1067	-	813	762
1100×1100×1000	1118	1120	1016	1020	813	749
1100×1100×950	1118	-	965	-	813	737
1100×1100×900	1118	-	914	-	813	724
1100×1100×850	1118	-	864	-	813	724
1100×1100×800	1118	-	813	-	813	711
1100×1100×750	1118	-	762	-	813	711
1100×1100×700	1118	-	711	-	813	698
1100×1100×650	1118	-	660	-	813	698
1100×1100×600	1118	-	610	-	813	698
1100×1100×550	1118	-	559	-	813	686
1100×1100×500	1118	-	508	-	813	686

1150×1150×1100	1168	-	1118	-	851	800
1150×1150×1050	1168	-	1067	-	851	787
1150×1150×1000	1168	-	1016	-	851	775
1150×1150×950	1168	-	965	-	851	762
1150×1150×900	1168	-	914	-	851	762
1150×1150×850	1168	-	864	-	851	749
1150×1150×800	1168	-	813	-	851	749
1150×1150×750	1168	-	762	-	851	737
1150×1150×700	1168	-	711	-	851	737
1150×1150×650	1168	-	660	-	851	737
1150×1150×600	1168	-	610	-	851	724
1150×1150×550	1168	-	559	-	851	724

1200×1200×1150	1219	-	1168	-	889	838


1300×1300×1200	1321	-	1219	1200	965	864
1300×1300×1100	1321	-	1118	-	965	864
1300×1300×1000	1321	-	1016	1020	965	762
1300×1300×900	1321	-	914	920	965	762
1300×1300×800	1321	-	813	820	965	762

1400×1400×1300	1422	1420	1321	1320	1041	914
1400×1400×1200	1422	1420	1219	1220	1041	864
1400×1400×1100	1422	1420	1118	1120	1041	813
1400×1400×1000	1422	1420	1016	1020	1041	813
1400×1400×900	1422	1420	914	920	1041	813

1500×1500×1400	1524	-	1422	-	1118	965
1500×1500×1300	1524	-	1321	-	1118	914
1500×1500×1200	1524	-	1219	-	1118	864
1500×1500×1100	1524	-	1118	-	1118	864
1500×1500×1000	1524	-	1016	-	1118	864

1600×1600×1500	1626	1620	1524	-	1133	1006
1600×1600×1400	1626	1620	1422	1420	1082	966
1600×1600×1300	1626	1620	1321	-	1032	915
1600×1600×1200	1626	1620	1219	1220	981	915
1600×1600×1100	1626	1620	1118	-	930	915

1700×1700×1600	1727	-	1626	1620	1208	1068
1700×1700×1500	1727	-	1524	-	1157	1016
1700×1700×1400	1727	-	1422	1420	1106	967

1800×1800×1700	1829	1820	1727	-	1272	1118
1800×1800×1600	1829	1820	1626	1620	1222	1068
1800×1800×1500	1829	1820	1524	-	1171	1016
1800×1800×1400	1829	1820	1422	1420	1120	1016
1800×1800×1300	1829	1820	1321	-	1069	1016

1900×1900×1800	1930	-	1929	1820	1397	1168
1900×1900×1700	1930	-	1727	-	1296	1118
1900×1900×1600	1930	-	1626	1620	1245	1068
1900×1900×1500	1930	-	1524	-	1194	1068
1900×1900×1400	1930	-	1422	1420	1143	1068

2000×2000×1900	2032	2020	1930	-	1419	1220
2000×2000×1800	2032	2020	1829	1820	1369	1168
2000×2000×1700	2032	2020	1727	-	1318	1118
2000×2000×1600	2032	2020	1626	1620	1267	1118
2000×2000×1500	2032	2020	1524	-	1216	1118

2100×2100×2000	2134	-	2032	2020	1493	1271
2100×2100×1900	2134	-	1930	-	1442	1220
2100×2100×1800	2134	-	1829	1820	1392	1168
2100×2100×1700	2134	-	1727	-	1341	1168
2100×2100×1600	2134	-	1626	1620	1290	1168

2200×2200×2100	2235	2220	2134		1567	1321
2200×2200×2000	2235	2220	2032	2020	1516	1271
2200×2200×1900	2235	2220	1930		1465	1220
2200×2200×1800	2235	2220	1829	1820	1414	1220
2200×2200×1700	2235	2220	1727		1363	1220

2300×2300×2200	2337	-	2235	2220	1651	1372
2300×2300×2100	2337	-	2134	-	1601	1321
2300×2300×2000	2337	-	2032	2020	1550	1271
2300×2300×1900	2337	-	1930	-	1499	1271
2300×2300×1800	2337	-	1829	1820	1448	1271

2400×2400×2300	2438	2420	2337	2220	1738	1423
