異徑管-大小頭
大口徑異徑管尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢 交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
-

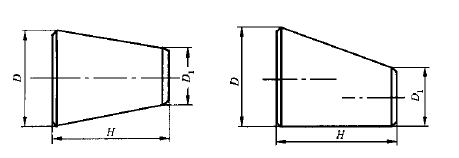

DN——米制單位管件的公稱尺寸；為非測量值（見GB/T1047）；
NPS——英制單位管件的公稱尺寸，為非測量值；
A——90°彎頭一端面中心至另一端面的距離；
B——45°彎頭中心至端面的距離；
b——焊縫的對邊錯邊量；
C——三通、四通的分支出口軸心線至中心體端面的距離；
D——彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；
D1——異徑管件小端坡口處外徑；
E——管帽（管封頭）的總高度；
H——異徑接頭端面至端面的距離；
M——三通、四通本體中心線至支管端面的距離；
s——鋼管壁厚；
t——同徑或異徑管件大端焊接端部規定壁厚；
t1——異徑管件小端焊接端部規定壁厚。
異徑接頭尺寸 單位為毫米
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 150×125 | 168.3 | 159 | 141.3 | 133 | 140 |
| 150×100 | 168.3 | 159 | 114.3 | 108 | 140 |
| 150×90 | 168.3 | - | 101.6 | - | 140 |
| 150×80 | 168.3 | 159 | 88.9 | 89 | 140 |
| 150×65 | 168.3 | 159 | 73.0 | 76 | 140 |
| 200×150 | 219.1 | 219 | 168.3 | 159 | 152 |
| 200×125 | 219.1 | 219 | 141.3 | 133 | 152 |
| 200×100 | 219.1 | 219 | 114.3 | 108 | 152 |
| 200×100 | 219.1 | - | 101.6 | - | 152 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 250×200 | 273.0 | 273 | 219.1 | 219 | 178 |
| 250×150 | 273.0 | 273 | 168.3 | 159 | 178 |
| 250×125 | 273.0 | 273 | 141.3 | 133 | 178 |
| 250×100 | 273.0 | 273 | 114.3 | 108 | 178 |
| 300×250 | 323.9 | 325 | 273.0 | 273 | 203 |
| 300×200 | 323.9 | 325 | 219.1 | 219 | 203 |
| 300×150 | 323.9 | 325 | 168.3 | 159 | 203 |
| 300×125 | 323.9 | 325 | 141.3 | 133 | 203 |
| 350×300 | 355.6 | 377 | 323.9 | 325 | 330 |
| 350×250 | 355.6 | 377 | 273.0 | 273 | 330 |
| 350×200 | 355.6 | 377 | 219.1 | 219 | 330 |
| 350×150 | 355.6 | 377 | 168.3 | 159 | 330 |
| 400×350 | 406.4 | 426 | 355.6 | 377 | 356 |
| 400×300 | 406.4 | 426 | 323.9 | 325 | 356 |
| 400×250 | 406.4 | 426 | 273.0 | 273 | 356 |
| 400×200 | 406.4 | 426 | 219.1 | 219 | 356 |
| 450×400 | 457 | 480 | 406.4 | 426 | 381 |
| 450×350 | 457 | 480 | 355.6 | 377 | 381 |
| 450×300 | 457 | 480 | 323.9 | 325 | 381 |
| 450×250 | 457 | 480 | 273.0 | 273 | 381 |
| 500×450 | 508 | 530 | 457 | 480 | 508 |
| 500×400 | 508 | 530 | 406.4 | 426 | 508 |
| 500×350 | 508 | 530 | 355.6 | 377 | 508 |
| 500×300 | 508 | 530 | 323.9 | 325 | 508 |
| 550×500 | 559 | - | 508 | - | 508 |
| 550×450 | 559 | - | 457 | - | 508 |
| 550×400 | 559 | - | 406.4 | - | 508 |
| 550×350 | 559 | - | 355.6 | - | 508 |
| 600×550 | 610 | - | 559 | - | 508 |
| 600×500 | 610 | 630 | 508 | 530 | 508 |
| 600×450 | 610 | 630 | 457 | 480 | 508 |
| 600×400 | 610 | 630 | 406.4 | 426 | 508 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 650×600 | 660 | - | 610 | - | 610 |
| 650×550 | 660 | - | 559 | - | 610 |
| 650×500 | 660 | - | 508 | - | 610 |
| 650×450 | 660 | - | 457 | - | 610 |
| 700×650 | 711 | - | 660 | - | 610 |
| 700×600 | 711 | 720 | 610 | 630 | 610 |
| 700×550 | 711 | - | 559 | - | 610 |
| 700×500 | 711 | 720 | 508 | 530 | 610 |
| 750×700 | 762 | - | 711 | - | 610 |
| 750×650 | 762 | - | 660 | - | 610 |
| 750×600 | 762 | - | 610 | - | 610 |
| 750×550 | 762 | - | 559 | - | 610 |
| 800×750 | 813 | - | 762 | - | 610 |
| 800×700 | 813 | 820 | 711 | 720 | 610 |
| 800×650 | 813 | - | 660 | - | 610 |
| 800×600 | 813 | 820 | 610 | 630 | 610 |
| 850×800 | 864 | - | 813 | - | 610 |
| 850×750 | 864 | - | 762 | - | 610 |
| 850×700 | 864 | - | 711 | - | 610 |
| 850×650 | 864 | - | 660 | - | 610 |
| 900×850 | 914 | - | 864 | - | 610 |
| 900×800 | 914 | 920 | 813 | 820 | 610 |
| 900×750 | 914 | - | 762 | - | 610 |
| 900×700 | 914 | 920 | 711 | 720 | 610 |
| 900×650 | 914 | - | 660 | - | 610 |
| 950×900 | 965 | - | 914 | - | 610 |
| 950×850 | 965 | - | 864 | - | 610 |
| 950×800 | 965 | - | 813 | - | 610 |
| 950×750 | 965 | - | 762 | - | 610 |
| 950×700 | 965 | - | 711 | - | 610 |
| 950×650 | 965 | - | 660 | - | 610 |
| 1000×950 | 1016 | - | 965 | - | 610 |
| 1000×900 | 1016 | 1020 | 914 | 920 | 610 |
| 1000×850 | 1016 | - | 864 | - | 610 |
| 1000×800 | 1016 | 1020 | 813 | 820 | 610 |
| 1000×750 | 1016 | - | 762 | - | 610 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 1050×1000 | 1067 | - | 1016 | - | 610 |
| 1050×950 | 1067 | - | 965 | - | 610 |
| 1050×900 | 1067 | - | 914 | - | 610 |
| 1050×850 | 1067 | - | 864 | - | 610 |
| 1050×800 | 1067 | - | 813 | - | 610 |
| 1050×750 | 1067 | - | 762 | - | 610 |
| 1100×1050 | 1118 | - | 1067 | - | 610 |
| 1100×1000 | 1118 | 1120 | 1016 | 1020 | 610 |
| 1100×950 | 1118 | - | 965 | - | 610 |
| 1100×900 | 1118 | 1120 | 914 | 920 | 610 |
| 1150×1100 | 1168 | - | 1118 | - | 711 |
| 1150×1050 | 1168 | - | 1067 | - | 711 |
| 1150×1000 | 1168 | - | 1016 | - | 711 |
| 1150×950 | 1168 | - | 965 | - | 711 |
| 1200×1150 | 1219 | - | 1168 | - | 711 |
| 1200×1100 | 1219 | 1220 | 1118 | 1120 | 711 |
| 1200×1050 | 1219 | - | 1067 | - | 711 |
| 1200×1000 | 1219 | 1220 | 1016 | 1120 | 711 |
| 1200×1200 | 1321 | - | 1219 | 1220 | 711 |
| 1200×1100 | 1321 | - | 1118 | 1120 | 711 |
| 1200×1000 | 1321 | - | 1016 | 1020 | 711 |
| 1500×1400 | 1524 | - | 1422 | - | 711 |
| 1500×1300 | 1524 | - | 1321 | - | 711 |
| 1500×1200 | 1524 | - | 1219 | - | 711 |
| 1600×1500 | 1626 | - | 1524 | - | 711 |
| 1600×1400 | 1626 | - | 1422 | - | 711 |
| 1600×1300 | 1626 | - | 1321 | - | 711 |
| 1700×1600 | 1727 | - | 1626 | - | 711 |
| 1700×1500 | 1727 | - | 1524 | - | 711 |
| 1700×1400 | 1727 | - | 1422 | - | 711 |
| 1800×1700 | 1829 | - | 1727 | - | 711 |
| 1800×1600 | 1829 | 1820 | 1626 | 1620 | 711 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 1800×1500 | 1829 | - | 1524 | - | 711 |
| 1900×1800 | 1930 | - | 1829 | - | 711 |
| 1900×1700 | 1930 | - | 1727 | - | 711 |
| 1900×1600 | 1930 | - | 1626 | - | 711 |
| 2000×1900 | 2032 | - | 1930 | - | 813 |
| 2000×1800 | 2032 | 2020 | 1829 | 1820 | 813 |
| 2000×1700 | 2032 | - | 1727 | - | 813 |
| 2100×2000 | 2134 | - | 2032 | - | 813 |
| 2100×1900 | 2134 | - | 1930 | - | 813 |
| 2100×1800 | 2134 | - | 1829 | - | 813 |
| 2200×2100 | 2235 | - | 2134 | - | 813 |
| 2200×2000 | 2235 | - | 2032 | - | 813 |
| 2200×1900 | 2235 | - |
1930 |
- | 813 |
| 2300×2200 | 2337 | - | 2235 | - | 813 |
| 2300×2100 | 2337 | - | 2134 | - | 813 |
| 2300×2000 | 2337 | - | 2032 | - | 813 |
| 2400×2300 | 2438 | - | 2337 | - | 813 |
| 2400×2200 | 2438 | 2420 | 2235 | 2220 | 813 |
| 2400×2100 | 2438 | - | 2134 | - | 813 |
| 2500×2400 | 2540 | - | 2438 | - | 813 |
| 2500×2300 | 2540 | - | 2337 | - | 813 |
| 2500×2200 | 2540 | - | 2235 | - | 813 |
| 2600×2500 | 2642 | - | 2540 | - | 813 |
| 2600×2400 | 2642 | 2620 | 2438 | 2420 | 813 |
| 2600×2300 | 2642 | - | 2337 | - | 813 |
| 2700×2600 | 2743 | - | 2642 | - | 914 |
| 2700×2500 | 2743 | - | 2540 | - | 914 |
| 2700×2400 | 2743 | - | 2438 | - | 914 |
| 2800×2700 | 2845 | - | 2743 | - | 914 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 2800×2600 | 2845 | 2820 | 2642 | 2620 | 914 |
| 2800×2500 | 2845 | - | 2540 | - | 914 |
| 2900×2800 | 2946 | - | 2845 | - | 914 |
| 2900×2700 | 2946 | - | 2743 | - | 914 |
| 2900×2600 | 2946 | - | 2642 | - | 914 |
| 3000×2900 | 3048 | - | 2946 | - | 914 |
| 3000×2800 | 3048 | 3020 | 2845 | 2820 | 914 |
| 3000×2700 | 3048 | - | 2743 | - | 914 |
| 3100×3000 | 3150 | - | 3048 | - | 914 |
| 3100×2900 | 3150 | - | 2946 | - | 914 |
| 3100×2800 | 3150 | - | 2845 | - | 914 |
| 3200×3100 | 3251 | - | 3150 | - | 914 |
| 3200×3000 | 3251 | 3220 | 3048 | 3020 | 914 |
| 3200×2900 | 3251 | - | 2946 | - | 914 |
| 3300×3200 | 3353 | - | 3251 | - | 914 |
| 3300×3100 | 3353 | - | 3150 | - | 914 |
| 3300×3000 | 3353 | - | 3048 | - | 914 |
| 3400×3300 | 3454 | - | 3353 | - | 1016 |
| 3400×3200 | 3454 | 3420 | 3251 | 322 | 1016 |
| 3400×3100 | 3454 | - | 3150 | - | 1016 |
| 3500×3400 | 3556 | - | 3454 | - | 1016 |
| 3500×3300 | 3556 | - | 3353 | - | 1016 |
| 3500×3200 | 3556 | - | 3251 | - | 1016 |
| 3600×3500 | 3658 | - | 3556 | - | 1016 |
| 3600×3500 | 3658 | 3620 | 3454 | - | 1016 |
| 3600×3400 | 3658 | - | 3353 | - | 1016 |
| 3700×3600 | 3759 | - | 3658 | - | 1016 |
| 3700×3500 | 3759 | - | 3556 | - | 1016 |
| 3700×3400 | 3759 | - | 3454 | - | 1016 |
|
公稱尺寸 DN |
坡口處外徑 |
中心至端面 H |
|||
| 大端 D | 小端 D1 | ||||
| Ⅰ系列 | Ⅱ系列 | Ⅰ系列 | Ⅱ系列 | ||
| 3800×3700 | 3861 | - | 3759 | - | 1016 |
| 3800×3600 | 3861 | 3820 | 3658 | 3620 | 1016 |
| 3800×3500 | 3861 | - | 3556 | - | 1016 |
| 3900×3800 | 3962 | - | 3861 | - | 1016 |
| 3900×3700 | 3962 | - | 3759 | - | 1016 |
| 3900×3600 | 3962 | - | 3658 | - | 1016 |
| 4000×3900 | 4064 | - | 3962 | - | 1016 |
| 4000×3800 | 4064 | 4020 | 3861 | 3820 | 1016 |
| 4000×3700 | 4064 | - | 3759 | - | 1016 |
